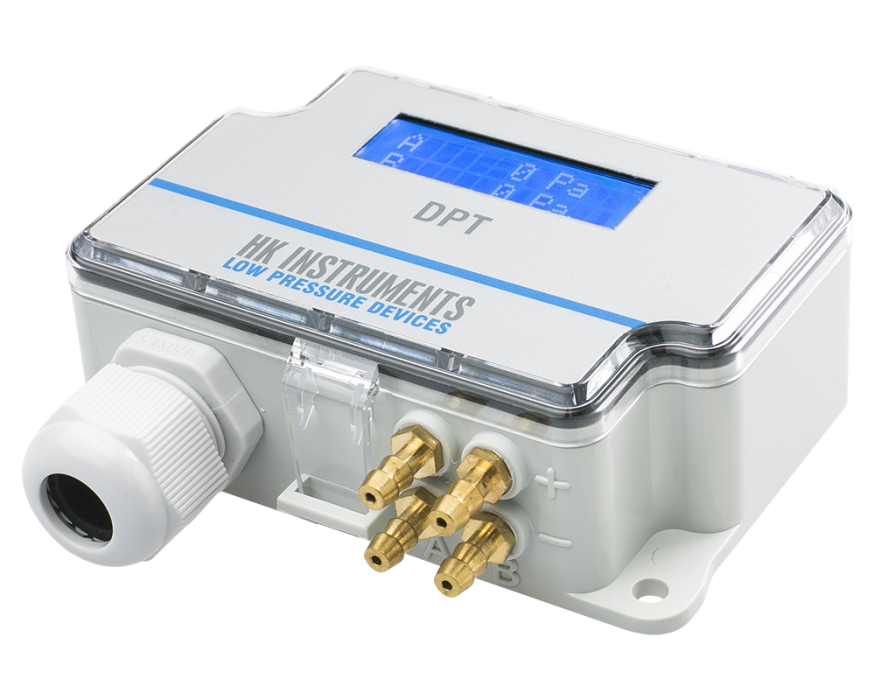

Differenzdrucktransmitter DPT-DUAL-MOD

  • Preislisten,
    Downloads
  • Anfrage

DPT-DUAL-MOD vereinigt zwei Differenzdrucktransmitter in einem Gerät. Es erlaubt den Druck von zwei verschiedenen Punkten zu messen. Eine der Messungen kann so eingestellt werden, dass der Luftmengenstrom angezeigt wird. DPT-DUAL-MOD hat eine Modbus-Schnittstelle und ein Eingangsterminal. Bei Verwendung des Eingabeterminals können Temperaturtransmitter durch Temperaturfühler ersetzt werden. Das Ergebnis sind geringere Geräte- und Installationskosten. Das AHU-Modell mit einem Luftstromtransmitter wurde insbesondere für Lüftungsgeräte entwickelt.

DPT-DUAL-MOD kann in allen Anwendungen eingesetzt werden, wo zwei verschiedene Drücke gemessen werden müssen. Mit dem AHU-Modell kann eine der Messungen der Luftstrom sein. Die Geräte sind für Luft und nicht-brennbares Gas geeignet.

TECHNISCHE DETAILS:
  • Netz: RS-485 Modbus (RTU)
  • Genauigkeit (vom angelegten Druck):

    • Druck < 125 Pa = 1 % + ±2 Pa
    • Druck > 125 Pa = 1 % + ±1 Pa (Modell 2500)
  • Genauigkeit (vom angelegten Druck):
    • Druck < 125 Pa = 1,5 % + ±2 Pa
    • Druck > 125 Pa = 1,5 % + ±1 Pa (Modell 7000)
  • Nullpunktjustierung: über Modbus oder Druckknopf
  • Messeinheiten:
    • Druck: Pa, kPa, mbar, inchWC, mmWC, psi
    • Flow: (AHU-Modell) m3/s, m3/hr, cfm, l/s, m/s, ft/min
  • Versorgungsspannung: 24 VDC ±10 % / 24 VAC ±10 %
  • Stromverbrauch: < 1,3 W
  • Betriebstemperatur: -10…+50 °C
  • Reaktionszeit: 1...20 s über das Menü wählbar
  • Schutzklasse: IP54
