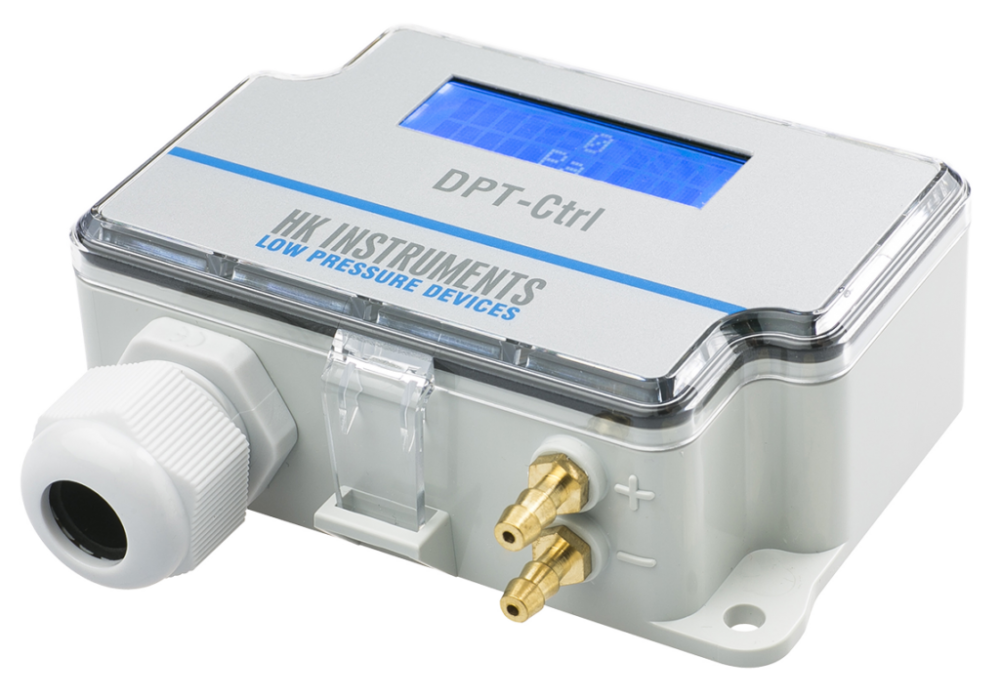

PID-Regler für Differenzdruck oder Luftstrom DPT-CTRL-MOD

  • Preislisten,
    Downloads
  • Anfrage
DPT-CTRL-MOD MIT ZWEI-SETPOINT-FUNKTIONEN
DPT-CTRL-MOD wurde um eine Funktion mit zwei Sollwerten erweitert, um den Differenzdruck oder den Volumenstrom zu steuern. Das Gerät verfügt über einen Binäreingang zur Auswahl zwischen zwei Sollwerten. Die Quelle des Binäreingangs kann beispielsweise die Zeitverlängerungstaste des CDT2000-Senders sein. In diesem Fall wählt der DPT-CTRL-MOD den höheren Sollwert für den Volumenstrom, um die Belüftung zu verbessern. Die Modbus-Kommunikation ermöglicht es, die Parameter direkt aus dem Automatisierungssystem heraus einzustellen.

Der DPT-CTRL-MOD-Controller wurde für die Gebäudeautomation in der Klimatechnikbranche konstruiert. Mit dem eingebauten Regler des DPT-CTRL-MOD lässt sich der konstante Druck oder Durchfluss von Lüftern, VAV-Systemen oder Luftklappen steuern. Zur Steuerung des Luftstroms kann ein Lüfterhersteller oder eine gängige Messsonde mit einem K-Wert gewählt werden. Die Modbus-Kommunikation ermöglicht die Ferneinstellung des Sollwerts und anderer Parameter und kann daher als Teil von Gebäudemanagementsystemen verwendet werden.

DPT-CTRL-MOD ist für den Einsatz in Gebäuden mit einem Gebäudemanagementsystem konzipiert und steuert dort den Luftstrom oder den konstanten Druck einer Einzelzone. Der Gebäudebetreiber kann die Parameter einfach über Modbus überwachen und anpassen. Die Außentemperaturkompensation sorgt für Energieeinsparungen in kalten Bereichen, indem sie die Abluftvolumenströme automatisch reduziert und somit warme Luft zurückhält.

TECHNISCHE DETAILS:
  • Netz: RS-485 Modbus (RTU)
  • Genauigkeit: Druck < 125 Pa = 1 % + ±2 Pa
  • Druck < 125 Pa = 1 % + ±1 Pa (vom angelegten Druck)
  • Messeinheiten:
    • Druck: Pa, kPa, mbar, inchWC, mmWC, psi
    • Durchfluss: m3/s, m3/h, cfm, l/s, m/s, ft/min
  • Regelsignal: 0…10 V
  • PID-Parameter: Wählbar über Menü und Modbus
  • Nullpunktkalibrierung: über Modbus oder per Drucktaster
  • Versorgungsspannung: 24 VDC ±10 % / 24 VAC ±10 %
  • Stromverbrauch: < 1,0 W
  • Betriebstemperatur: –10…+50 °C
  • Schutzklasse: IP54
DPT-CTRL-MOD
