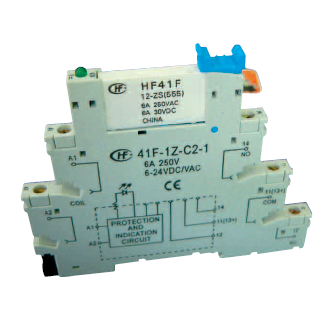

6,2 mm Relaisbaustein

  • Preislisten,
    Downloads
  • Anfrage
Technische Daten:
  • Schaltleistung 6 A / 250 VAC / 30 VDC
  • Steuerspannungen div. 6 bis 240 VAC/DC
  • Schnappbar auf Hutschiene
  • Schraubklemmen
  • Relais wechselbar
  • Trennspannung 4kV
  • Verpolschutz-Diode
  • LED-Anzeige

Technische Daten der Spule bei 24 V:
  • Nenneingangsspannung: 12/24/115/230 VADC
  • Einschaltspannung (24V): 18 VDC
  • Abfallspannung (24V): 1,2 VDC
  • Max. Spannung: 36 VDC
  • Leistungsaufnahme: 170 mW

Technische Daten der Kontakte:
  • Kontaktbelastung: 6 A – 250 VAC / 30 VDC
  • Max. Schaltleistung: 1500 VA / 180 W
  • Max. Schaltspannung: 400 VAC / 125 VDC
  • max. Nennstrom: 6 A
  • Goldkontakte auf Anfrage
  • Kontaktwiderstand bei 1A 6VDC: 100 mΩ (Goldkontakte 30 mΩ)
  • Einschaltverzögerung: max. 8 ms bei Nennspannung
  • Ausschaltverzögerung: max. 4 ms bei Nennspannung
  • Trennspannung: Spule/Kontakte 4 kV
  • Kontakt/Kontakt: 1 kV
  • Schockbeständigkeit: Funktion 49 m/s2; Zerstörung 980 m/s2
  • Vibrationsbeständigkeit: 10 bis 5 Hz 1 mm DA
  • Max. Schaltspiele: 107 Zyklen
  • Temperaturbereich: -40°C - +70°C
  • Schutzart: IP20
  • Schraubklemmen: max. 2,5 mm2
  • Material Sockel: PA66+GF V0 (UL)
  • Abmessungen Relais: 28 x 5 x 15 mm
  • Abmessungen Sockel: 76,4 x 6,2 x 88,3 mm

Die Sockel für 230 V hat einen Spannungsteiler eingebaut! Um einen Relaisbaustein mit Eingangsspannung 230 VADC erreichen, wird das 60 V - Relais in der Sockel für 230 V eingesteckt
