REG8 E-DAT TS
RJ45 E-DAT / USB E-DAT TS
SSK
REGplus
REGplus-AM - TS35
Kupplung RJ45 KS
Interfacemodul RJ45 IF
- Anschlusseinheit zur Montage auf Tragschiene TH35 n. DIN EN 60715
- GHMT Cat.6A re-embedded PVP zertifiziert
- Cat.6A Komponentenprüfung nach ISO/IEC 11801, GHMT zertifiziert
- Einhaltung der Klasse EA bis 500 MHz n. ISO/IEC 11801
- DIN EN 50173-1:2011-09 getestet: Komponente bis 600 MHz, Link bis 800 MHz
- für 10 GBit Ethernet (IEEE 802.3an)
- geeignet für Power over Ethernet (PoE, PoE plus & UPoE)
- montagefreundlicher Anschluss von Datenleitungen AWG 26/1 - 22/1 (eindrähtig) und AWG 26/7 bis 22/7 (mehrdrähtig) an IDC-Schneidklemmen
- Kennzeichnung der Adernbelegung T568A direkt auf dem Ladestück (T568B leeres Modul + E-DAT-Einsatz 440047)
- Baubreite von 1TE ermöglicht Einbau von bis zu 12 REGplus
- integrierte Staubschutzklappe (auch farbig erhältlich)
RJ45 E-DAT / USB E-DAT TS
- bestückt mit einem E-DAT RJ45 Modul
- oder mit USB-A-Kupplung
- Steckrichtung senkrecht, 90° zur Tragschiene
- Beschaltung nach T568A, T568B und PROFINET
SSK
- Staubschutzklappen passend für E-DAT Anschlussmodule und Cat.6A Moduleinsätze zur farbigen Codierung
REGplus
- modulare Cat.6A Anschlusseinheit RJ45
- Einbauform: Modul, Kabelzuführung 180° / mounting form: module cable routing 180 °
- robustes, einteiliges und wieder verwendbares Modulgehäuse
- aus Zinkdruckguss, veredelt
- Montage ohne Spezialwerkzeug, Zugentlastung per Rastclip direkt am Ladestück
- montagefreundlicher Anschluss von Datenleitungen AWG 26/1 - 22/1 (eindrähtig) und AWG 26/7 bis 22/7 (mehrdrähtig) an IDC-Schneidklemmen
- intelligentes Kabelmanagement im Ladestück, auch für stark verdrillte Leitungen geeignet
- Kennzeichnung der Adernbelegung T568A und T568B direkt auf dem Ladestück /
- GHMT Cat.6A re-embedded PVP zertifiziert
- Cat.6A Komponentenprüfung n. ISO/IEC 11801, GHMT zert.
- Einhaltung der Klasse EA bis 500 MHz n. ISO/IEC 11801 getestet: Komponente bis 600 MHz, Link bis 800 MHz
- für 10 GBit Ethernet (IEEE 802.3an)
- geeignet für Power over Ethernet (PoE, PoE plus & UPoE)
REGplus-AM - TS35
- bestückt mit einem C6Amodul RJ45 Einzelmodul
- GHMT Cat.6A re-embedded PVP zertifiziert
- Cat.6A Komponentenprüfung nach ISO/IEC C.2 (2009-08) und IEC 60603-7-51, GHMT zertifiziert
- Einhaltung der Klasse EA bis 500 MHz nach ISO/IEC 11801 getestet: Komponente bis 600 MHz, Link bis 800 MHz
- für 10 GBit Ethernet (IEEE 802.3an)
- geeignet für Power over Ethernet (PoE, PoE plus & UPoE)
- Baubreite von 1TE ermöglicht Einbau von bis zu 12 REGplus
Kupplung RJ45 KS
- Kontaktanzahl
- Kontaktierung
- Gehäuse: Kunststoff metallisiert
- Sockel: Federstahl
- Montage: aufschnappen auf DIN-Hutschiene
- Abmessungen ohne Sockel: L x B x H = 48,5 x 26 x 25 mm
- VPE / PU: 1 Stk.

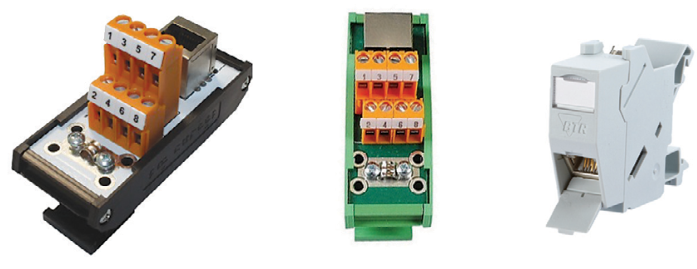

Interfacemodul RJ45 IF
- Zum einfachen Anschließen der Ethernet-Leitung im Schaltschrank und Umsetzung auf RJ45 Buchsen.
- Aufschnappbar auf Hutschiene
- RJ45 8-polig auf Klemmen
- Schirm auf Kabel-Schirmbügel
- Cat5 100 Mbit, Verdrahtung 1:1
- Dauerstrom max. 1,5 A
- Betriebstemperaturbereich 0°C bis +55°C
- Nennquerschnitt der Anschlussklemmen max. 1,5 mm²
- Isolation EN50178 Klasse II
