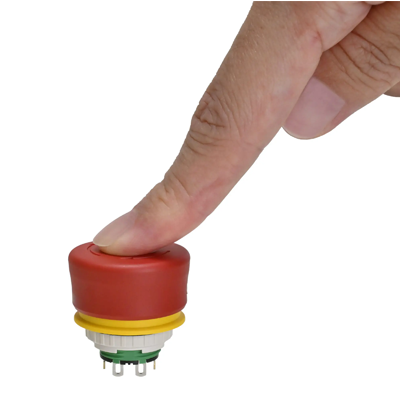

Not-Aus Schalter XA/XW - niedrige Einbautiefe

  • Preislisten,
    Downloads
  • Anfrage
Die Not-Aus-Schalter der XA- und XW-Serie beruhen auf der revolutionären neuen „Safe Break Action“-Technologie. Das innovative Konzept bietet ein höheres Maß an menschlicher Sicherheit und ist weltweit das erste seiner Art.
Herkömmliche Not-Aus-Schalter sind so konstruiert, dass die Öffnerkontakte durch Federdruck in der geschlossenen Position gehalten werden und den Maschinenbetrieb ermöglichen. Bei unsachgemäßem Einbau oder übermäßiger Krafteinwirkung auf den Not-Aus-Schalter kann ein wichtiges Teil abbrechen oder sich lösen, wodurch der federbelastete Kontakt geschlossen bleibt. In diesem Fall kann der Not-Aus-Schalter die Maschine nicht anhalten, was katastrophale Folgen haben kann.

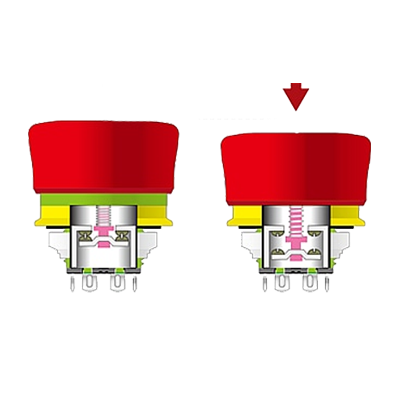

Diese einzigartige Konstruktion mit sicherer Unterbrechung kehrt die Energierichtung um und nutzt den Federdruck, um sicherzustellen, dass sich die Öffnerkontakte öffnen wenn der Not-Aus-Schalter beschädigt ist oder sich die Kontaktblöcke aufgrund von übermäßiger Kraft trennen. Selbst verschweißte Öffnerkontakte öffnen sich zuverlässig und halten die Maschine an.
Die Schalter der XA-und XW-Serie bieten bis zu vier sichere Öffnerkontakte; die hinter der Schalttafel nur halb so tief sind wie herkömmliche Not-Aus-Schalter. Dies bedeutet, dass ein zusätzlicher Kontakt verfügbar ist und die Schalter in Level-4-Sicherheitsanwendungen eingesetzt werden können.

Technische Daten:
  • Kurzes Gehäuse
  • Einbautiefe 12,6 mm oder 27,9 mm
  • Mit oder ohne LED-Beleuchtung

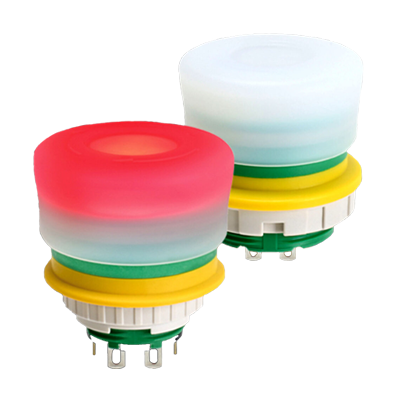

  • LED-Beleuchtung – inaktiv: nicht beleuchtete weiße Farbe, aktiv: beleuchtete rote Farbe
  • Durchmesser:
    • 16 mm XA Serie
    • 22 mm XW Serie
  • Alle Öffnerkontakte werden, wenn der Kontaktblock vom Bediener getrennt oder beschädigt wird aktiviert

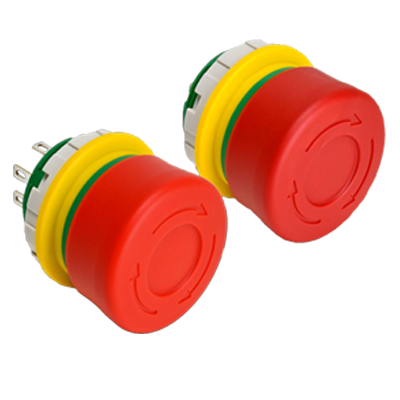

  • Integrierte Pushlock-Drehrückstellung und Push-Pull-Dual-Funktionen
  • Direktöffnungsmechanismus (IEC60947-5-5, IEC60947-5-1, Anhang K)
  • Löt- oder PCB-Anschluss
  • Betriebstemperatur -25…+70 °C bei nicht beleuchteten Ausführungen
  • Betriebstemperatur -25…+55 °C bei beleuchteten Ausführungen
  • Zulassungen: ISO13850: 2015, UL NISD, c-UL, EN
  • Schutzart IP65, IP67 und IP69K je nach Ausführung
