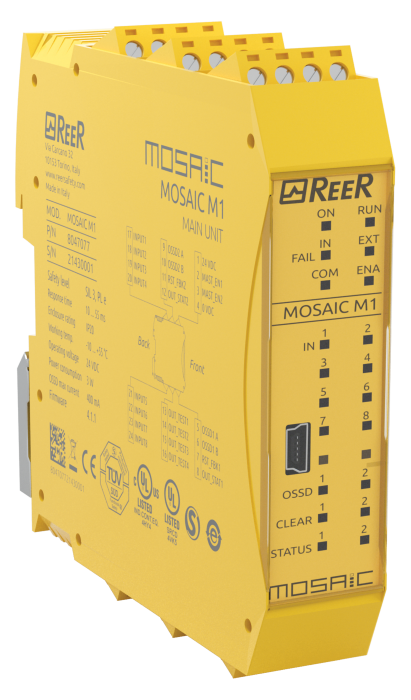

Sicherheitssteuerung Mosaic M1

  • Preislisten,
    Downloads
  • Anfrage
Master-Gerät zur Überwachung jedes weiteren Erweiterungsgeräts (nicht kompatibel mit: MI8O4, MO4L und MA4), kann auch als Stand-Alone betrieben werden.
Als Master-Gerät dient Mosaic M1 zur Steuerung eines komplexeren Schutzsystems für größere Maschinen mit mehreren Sensoren.
Als Stand-Alone dient Mosaic M1 zur Steuerung kleinerer Maschinen mit bis zu 4 Sicherheitsvorrichtungen, z.B. 1 Sicherheitslichtvorhang, 1 Not-Halt, 1 Magnetsensor und 1 Zweihandschalter


Technische Daten:
  • Standard-Master-Gerät
  • Sicherheitskategorie SIL 3 - SILCL 3 - PL e - Kat. 4
  • Sicherheitseingänge: 8 Digitaleingänge
  • Betriebstemperatur -10…+55 °C
  • LED-Anzeige für Betriebszustand und Fehlerdiagnose. LED-Anzeige der: Eingänge, OSSD-Ausgänge, Reset-Anforderung und Zustand der Statusausgänge
  • Sicherheitsausgangstyp: 2 OSSD PNP (400 mA bei 24 VDC) mit Kurzschluss-, Überlast-, Verpolschutz
  • Anschlüsse entfernbare Klemmleisten, Kontaktschrauben
  • MTTFD (ISO 13849-1) 30…100 Jahre
  • 2 Paare OSSD Sicherheitsausgänge (400 mA)
  • 2 PNP programmierbare Meldeausgänge (100 mA)
  • 4 Testausgänge
  • Lagertemperatur -20…+85 °C
  • Kein MSC-Anschluss bereitgestellt
  • Verbindung mit MSC BUS
  • Start/Restart inputs und EDM: 2
  • Gehäuse für MCM
  • USB input
  • Versorgungsspannung 24 VDC ± 20%
  • Dimensionen 108 x 22,5 x 114,5 mm (HxBxT)
  • Ist gemäß den neuen europäischen Normen für Aufzüge EN 81-20 und EN 81-50 zertifiziert
  • Schutzart IP 20 für Gehäuse - IP 2X für Klemmleiste

ERGATE ist ein zertifizierter Vertriebspartner für REER Produkte in Österreich.
