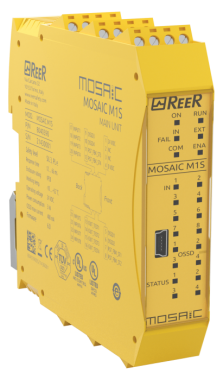

Master-Gerät zur Überwachung jedes weiteren Erweiterungsgeräts, kann auch als Stand-Alone betrieben werden.
Als Master-Gerät dient Mosaic M1S zur Steuerung eines komplexeren Schutzsystems für größere Maschinen mit mehreren Sensoren.
Als Stand-Alone dient Mosaic M1S zur Steuerung kleinerer Maschinen mit bis zu 4 Sicherheitsvorrichtungen, z.B. 1 Sicherheitslichtvorhang, 1 Not-Halt, 1 Magnetsensor und 1 Zweihandschalter.
Technische Daten:- SIL 3 - SILCL 3 - PL e - Kat. 4
- Sicherheitseingänge: 8 Digitaleingänge
- Betriebstemperatur -10…55 °C
- LED-Anzeige für Betriebszustand und Fehlerdiagnose. LED-Anzeige der: Eingänge, OSSD-Ausgänge, Reset-Anforderung und Zustand der Statusausgänge
- Sicherheitsausgangstyp: 4 single OSSD, oder 2 paare (PNP - 400 mA bei 24 VDC ) mit Kurzschluss-, Überlast-, Verpolschutz
- Anschlüsse: entfernbare Klemmleisten, Kontaktschrauben
- MTTFD (ISO 13849-1) 30…100 Jahre
- 4 single OSSD oder 2 Paare Sicherheitsausgänge (400 mA)
- 4 PNP programmierbare Meldeausgänge (100 mA)
- 4 Testausgänge
- Lagertemperatur -20…+85 °C
- Kein MSC-Anschluss bereitgestellt
- Verbindung mit MSC BUS
- 4 Start/Restart inputs und EDM
- Gehäuse für MCM
- USB input
- Versorgungsspannung 24 VDC ± 20%
- Dimensionen 108 x 22,5 x 114,5 mm (HxBxT)
- Ist gemäß den neuen europäischen Normen für Aufzüge EN 81-20 und EN 81-50 zertifiziert
- Schutzart IP 20 für Gehäuse - IP 2X für Klemmleiste
Erweiterte Programmfunktionen des M1S:
- Zeitgeber mit längeren Limits
- Zweistufiger Neustart
- Mehrstufige Parametrisierung für die Überwachung von Drehzahlen, Zeitgebern usw.
- Neuer Neustart inkl. Ausgang für Signallicht
- Unterstützung für bis zu 128 Programmblöcke
ERGATE ist ein zertifizierter Vertriebspartner für REER Produkte in Österreich.
